Structures en Aluminium
Une alternative légère à des structures en acier avec une conception esthétique et élégante
Depuis 1934 la société Kee Safety propose un moyen économique, durable et modulable pour construire des structures tubulaires en aluminium.
Innovateurs

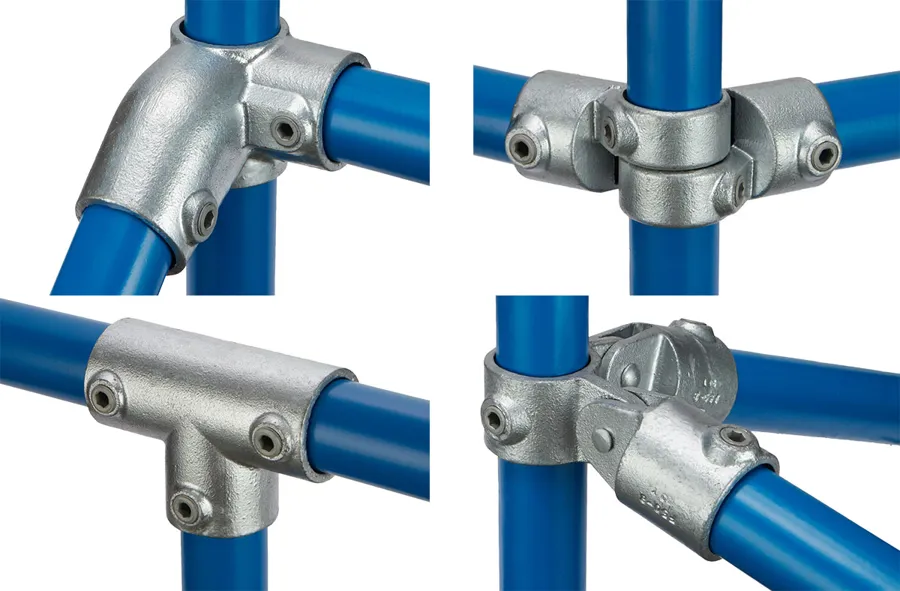

Les raccords KEE LITE sont des produits ingénieux et flexibles qui peuvent être utilisés pour construire n'importe quelle structure en aluminium : garde-corps, barrières de sécurité, rayonnages, abris, aires de jeux et une multitude d'autres structures. Des grandes vis d’arrêt en retrait sont résistantes à la corrosion et à l'écrasement des filetages. Tout en permettant un contact maximal avec le tube, elles préservent une apparence unie à votre installation.
Légers avec une résistance optimale à la corrosion
Les raccords KEE LITE sont fabriqués à partir d'un alliage d'aluminium, de silicone et de magnésium de grande qualité (A356-T6) pour la construction de structures en aluminium légères, solides et résistantes à la corrosion. Grâce à cette résistance supérieure à la corrosion, même les structures KeeLite en extérieur ne nécessitent pratiquement aucune maintenance. Les raccords KEE LITE pèsent un tiers du poids de nos raccords en acier et possèdent approximativement 90% de leur force de tension.
Faciles à monter
Une simple clé hexagonale est le seul outil requis pour le montage – ni soudure, perçage, boulonnage, filetage, adhésif, ou rivets aveugles ne sont nécessaires. Pas de soucis d’autorisation de souder, de main d’œuvre qualifiée ou d’équipement spécialisé. Une simple clé hexagonale et un coupe-tube sont les seules outils nécessaires pour créer un joint solide et rigide. Une vis d’arrêt en retrait, serrée à l’aide de la clé permet de bloquer solidement le tube dans le raccord. Il n’y a pas non plus besoin de pré-fabriquer des structures en atelier – tout peut être monté directement sur site. Si vous voulez démonter ou modifier votre structure les raccords sont réutilisables… Votre imagination devient alors votre seule limite !
Economiques
Vous économisez du temps et de l’argent en construisant votre strucutre en aluminium avec les connecteurs KEE LITE. Visitez nos Solutions ci-dessous pour voir comment la société Kee Safety peut vous aider à réaliser vos projets dans les délais et à moindre coût. Contactez-nous aujourd’hui pour obtenir un devis.
Les raccords KEE LITE
- Les raccords KEE LITE sont fabriqués à partir d’un alliage d’aluminium, de silicone et de magnésium de grande qualité
- Il est recommandé de serrer les vis d’arrêt selon un couple de torsion de 39Nm. Ceci s’obtient normalement quand la vis est complètement serrée à l’aide d’une clé à cliquet
- Capacité de charge de glissement minimum sur les tubes aluminium : 7.56kN (coefficient de sécurité = 2 avec un tube ayant un UTS minimum de 275 N/mm²).
- Les vis d’arrêt sont conçues pour renforcer la résistance des filetages.
- La plupart des raccords KEE LITE sont certifiés TÜV. Voir la partie Certifications.
- Pour les environnements fortement corrosifs des vis d’arrêt en inox sont disponibles en supplément.
- Les raccords KEE LITE sont conçus pour être utilisé avec du tube conforme à la norme EN 755.
Tableau des références
Questions Générals
- Qu’est ce qu’un raccord de construction tubulaire KEE LITE?
- Les raccords tubulaires KEE LITE sont des raccords en aluminium, conformément aux exigences de la norme ASTM A356-T6 et fabriqués conformément à la norme ASTM B108-95. Les raccords KEE LITE sont utilisés généralement avec du tube aluminium EN 755 pour créer des structures tubulaires rigides à usages multiples. Les vis d’arrêt en acier cémenté permettent de fixer le raccord sur le tube en toute sécurité. Aucune opération de soudure, de perçage ou de boulonnage n’est nécessaire lorsque l’on construit une structure tubulaire KEE LITE. Les seuls outils nécessaires sont un coupe tube et une clé hexagonale.
- Combien existent-ils de types de raccords KEE LITE?
- Environ quarante types sont proposés et permettent de réaliser presque n’importe quel type de construction tubulaire. (Pour obtenir les références et les tailles disponibles voir notre Catalogue En Ligne).
- Que peut-on construire avec les raccords KEE LITE?

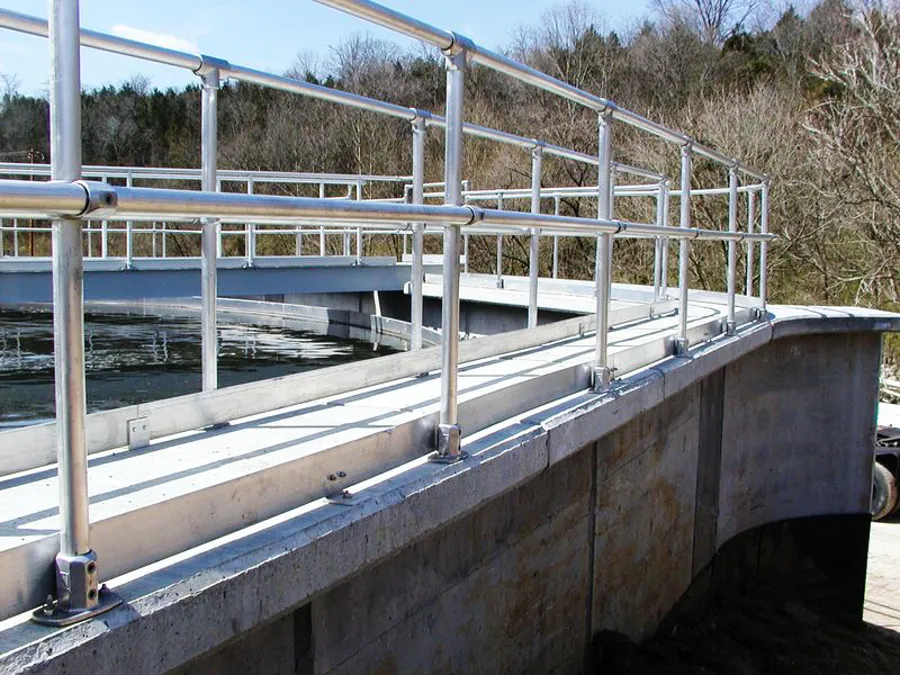

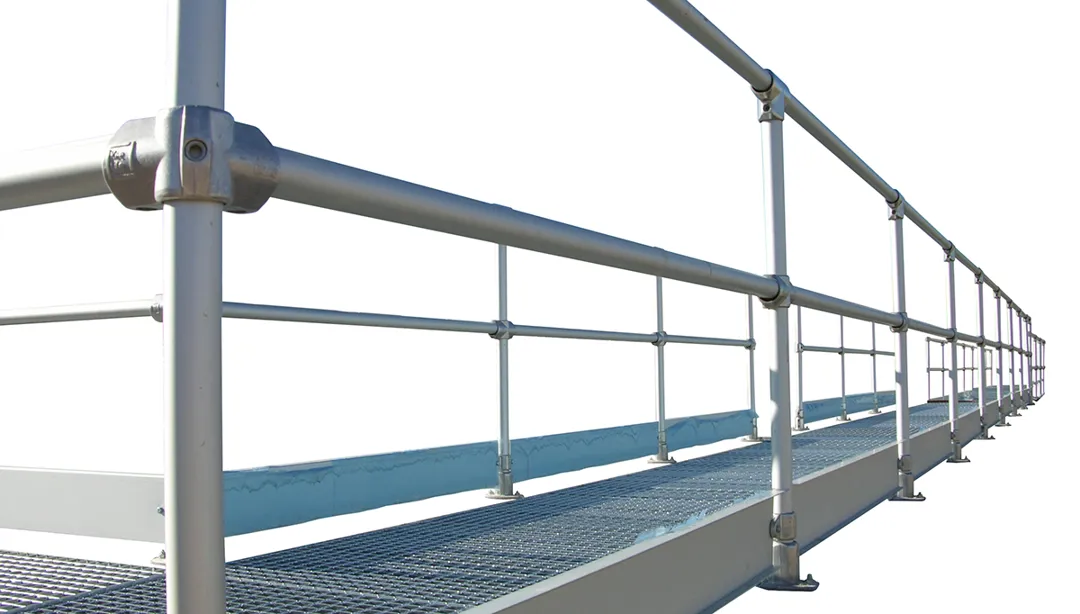

- Les raccords KEE LITE sont le plus souvent utilisés pour construire des mains courantes et des garde-corps. Les courbes des raccords KEE LITE donnent une apparence plus lisse et plus esthétique que des systèmes non soudés standards. Multiples autres constructions tubulaires comme des meubles de vente, des aires de jeux, des abris, des protections de machines, des cages de sécurité peuvent être construits avec des raccords KEE LITE à un coût raisonnable.
- Quelles assurances qualités apporte la gamme KEE LITE?
- L’unité de production de Reading en Angleterre est certifiée ISO 9001. Les raccords KEE LITE ont reçu la certification TÜV. (Vous pouvez télécharger le certificat dans la partie Certifications).
- La société Kee Safety contribue-elle au développement des règlements de sécurité dans l’industrie des aires de jeux?
- Oui, nous collaborons avec l’organisme ASTM qui développe des directives en matière de sécurité d’aires de jeux.
- Dans quels pays sont disponibles les raccords KEE LITE?
- Ils sont disponibles dans plus de 30 pays.
Questions Techniques
- Les raccords KEE LITE s’utilisent avec quels diamètres de tube?
- Ils sont utilisables avec des tubes de diamètre extérieur de 42.4 mm et 48.3 mm. Certaines références existent aussi en diamètre 33.7 mm et 60.3 mm. (cliquer ici pour obtenir les références et les tailles disponibles de / DANS notre catalogue en ligne)
- Les raccords KEE LITE s’utilisent avec quels types de tube?
- Ils ont été conçus pour être utilisés avec des tubes aluminium EN 755. Ils peuvent être utilisés aussi avec des tubes aciers EN 755. (Voir la partie Spécification Technique pour plus de détails)
- Les raccords KEE LITE résistent-ils à la corrosion?
- Ils sont faits d’un alliage d’aluminium, de silicone et de magnésium (A 356-T6), qui est un alliage à haute résistance à la corrosion. Si nécessaire, les raccords peuvent être anodisés pour encore plus de résistance à la corrosion. Les vis d’arrêt sont traités anti-corrosion avec le revêtement KEE KOAT . (Lors du test d’exposition aux embruns salins, la résistance à la corrosion de KEE KOAT était égal à celle des vis d’arrêt en acier inoxydable d’un raccord en aluminium).
- Existent-ils des spécifications techniques à prendre en compte lorsque l'on utilise les raccords KEE LITE?
- Un laboratoire indépendant a testé nos raccords en matière de résistances aux charges et aux vibrations. En s’appuyant sur ses résultats, nous avons développé une série de recommandations à prendre en compte lorsque l’on utilise nos raccords. (Voir la partie Spécifications Technques pour plus de détails).
- Les raccords KEE LITE peuvent-ils être peints?
- Oui, ils peuvent être fournis anodisés et enduits d’un revêtement polyester de haute qualité cuite au four dans toutes les teintes RAL.
- Quel est le couple de serrage recommandé pour serrer les vis d’arrêt?
- Le couple de serrage recommandé est de 39 Nm. Cela correspond à un bon serrage à la main.
- Quelles tailles de clé hexagonale doit-on utiliser avec les raccords KEE LITE?
- Les raccords de taille 6 utilisent une clé hexagonale avec un pas de 6.35mm (1/4"), les tailles 7, 8 et 9 utilisent une clé avec un pas de 7,94mm (5/16"). La construction de structures KEE LITE avec une clé hexagonale est facile et rapide. Toutes ces clés sont disponibles dans notre catalogue.
- Est-ce que le filetage du raccord, ou le vis d’arrêt s’écraseront en cas de serrage à 39Nm?
- Non, le large diamètre des vis d’arrêt et les filetages, aux normes britanniques, alliés à l’alliage du raccord, donnent la correcte combinaison pour créer un joint mécanique solide entre le raccord et le tube.
- Si l’on essayait de vandaliser les raccords?
- Des obturateurs pour vis d’arrêt sans tête sont disponibles pour éviter que l’on touche à une construction KEE LITE terminé.
- Est-ce que la taille du vis d’arrêt est important?
- Oui, la taille et le type de vis d’arrêt sont importants. La large vis d’arrêt avec sa face biseauté mord dans le tube et fournit une résistance au glissement de 275 N / mm² , la plus forte résistance au glissement dans l’industrie.
